RMS - модульная система из нержавеющей стали производства РОЗЕ Системтехник

Общая информация
Гибкость и индивидуальный подход к каждому заказчику – наши основные приоритеты, именно поэтому мы решили несколько усовершенствовать серию корпусов из нержавеющей стали.

В основу новой модульной системы RMS производства компании РОЗЕ Системтехник легли базовая конструкция корпусов из нержавеющей стали и высокие стандарты индивидуальных компонентов. Система продумана до мелочей, что позволяет заказчику подобрать корпус, который бы полностью соответствовал всем его требованиям. При необходимости возможно комбинирование нескольких корпусов. Возможна комплектация такими аксессуарами, как монтажная и фланцевая пластины, внешняя скоба для крепления к стене.

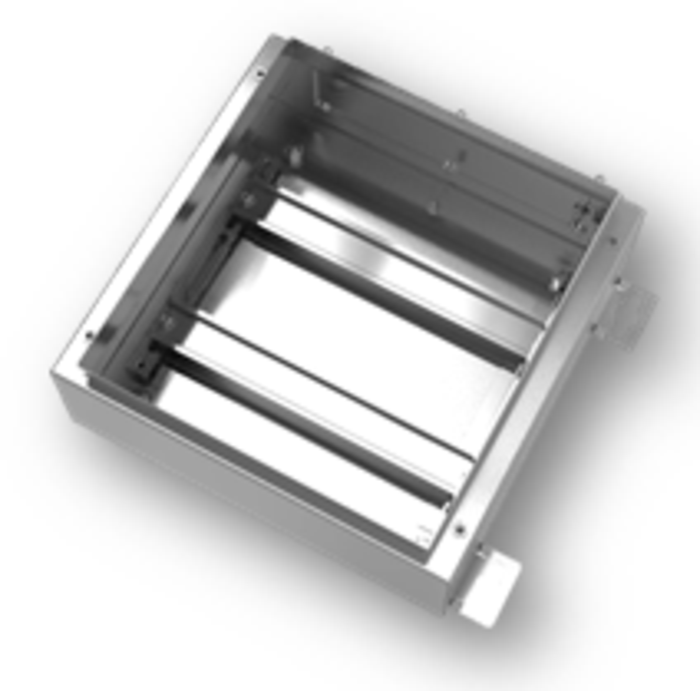

Нижняя часть корпуса
Конструкция нижней части корпуса имеет такие преимущества перед своим предшественником, как гибкость и оптимальное использование пространства для установки компонентов.
Встроенные скобы в нижней части корпуса позволяют максимально свободно расположить электрокомпоненты. Два дополнительных приваренных крепления позволяют установить несущую шину в вертикальном положении.  На скобе отмечены 4 возможные точки заземления.
4 крепежных отверстия позволяют зафиксировать корпус на стене, а также установить монтажные
скобы. Особое расположение отверстий обеспечивает максимальное удобство в процессе установки.

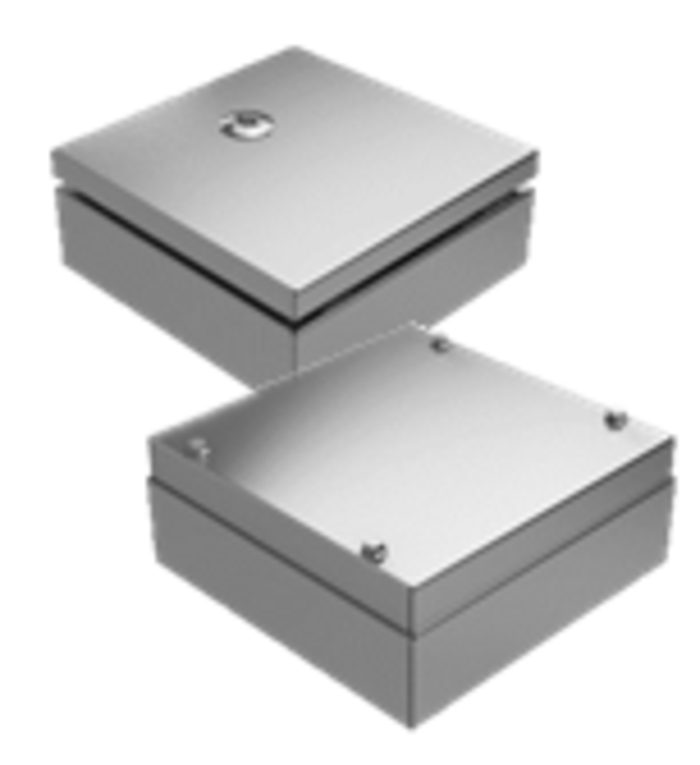

Крышка корпуса
Модульная конструкция корпуса из нержавеющей стали предусматривает возможность исполнения крышки с винтами или с шарнирами. Крышка опционально доступна с двойным замком из нержавеющей стали или из пластика.
Оба исполнения оснащены болтом заземления M6x16 мм и уплотнением из силикона. Они успешно прошли испытания в нашей лаборатории и имеют степень защиты IP66 или IP69.
По запросу возможна установка ЭМС защиты, обеспечивающей защиту от влияния излучения.

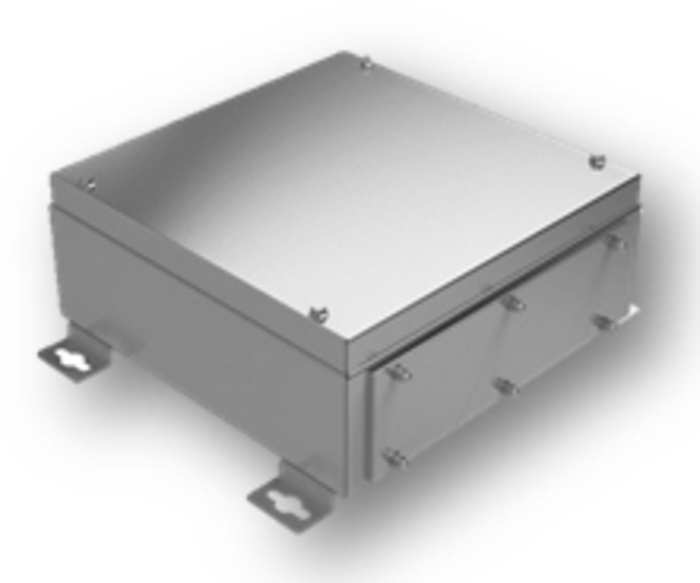

Фланцы
Корпус RMS совместим с четырьмя фланцами разного размера от 260 x 85 мм до 460 x 165 мм и толщиной материала 3 мм. Фланцы крепятся к любой из сторон корпуса при помощи винтов.
Силиконовый уплотнитель обеспечивает степень защиты IP66 или IP69. Заземление корпуса осуществляется при помощи болта M6x16 мм.
Наличие фланцев значительно упрощает процесс дальнейшей модификации корпуса, при этом демонтаж самого корпуса не требуется.
Фланец позволяет установить корпуса друг на друга, что обеспечивает значительную экономию пространства.

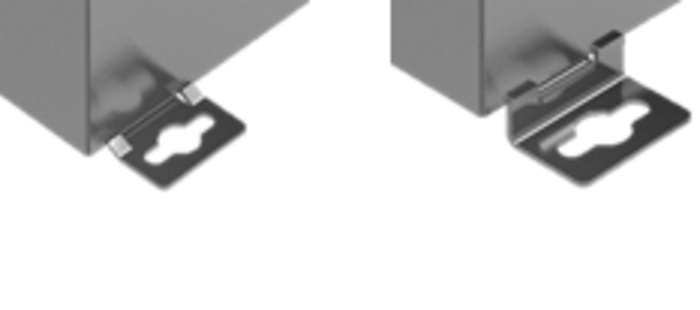

RMS – внешние скобы
Корпус оснащен двумя видами внешних скоб из нержавеющей стали, позволяющими закрепить его на стене или на оборудовании. Усовершенствованная конструкция скобы значительно облегчает процесс крепления.
Помимо стандартной прямой скобы, корпус теперь комплектуется и загнутой, которая дает преимущество установки корпуса на расстоянии 13 мм от стены, что позволяет предотвратить скопление грязи между корпусом и стеной.
Скоба крепится к корпусу при помощи винта или приваривается.

Особенности
• Возможность комбинирования с корпусами этой серии
• Возможно исполнение с крышкой на винтах или на шарнирах – изменения в конструкцию можно внести в любое время
• Опционально доступны с двойным замком из нержавеющей стали или из пластика
• Нижняя часть корпуса отличается увеличенным пространством для установки внутренних компонентов
• В нижней части на поверхность нанесены отметки возможного расположения точек заземления, на крышке расположен болт заземления М6x16 мм
• Благодаря приваренным креплениям на всех четырех стенках корпуса установка фланцев стала еще проще и удобнее
• Обновленная конструкция внешних скоб упрощает процесс крепления корпуса к стене
• В стандартную комплектацию входят как прямая, так и загнутая скобы
• Высокие стандарты качества изготовления и механической обработки
• 25 типоразмеров: от 200 x 200 x 80 мм до 600 x 600 x 260 мм.

Технические характеристики:
Материал: нержавеющая сталь 1.4301 / 304
Поверхность: шлифовка, зернистость 320
Толщина материала: 1,25 мм
Степень защиты: с крышкой на винтах: IP66 / IP69
Ударная прочность: с крышкой на шарнирах: IP66
                   с крышкой на винтах: IK09 в соответствии с DIN EN 60068-2-75
                   с крышкой на шарнирах: IK08 в соответствии с DIN EN 60068-2-75
Температурный диапазон: от -55°C до +135°C (с силиконовым уплотнителем)
По запросу: ЭМС, дополнительное покрытие
