Взрывозащищенные панели управления по проекту заказчика

Взрывозащищенные панели управления по проекту заказчика

Одним из основных направлений нашей компании является разработка и производство изделий в полном соответствии с проектом заказчика. Мы учитываем все пожелания заказчика касательно материала, степени защиты, диапазона рабочих температур, комплектации и цвета корпуса и предоставляем оборудование, полностью соответствующее всем требованиям области применения. Среди наших последних разработок – взрывозащищенные панели управления из нержавеющей стали 316 с видом взрывозащиты Ex e, Ex ia. Такое оборудование применяется для контроля технологическими процессами во взрывоопасной атмосфере (зона 1, взрывоопасные газовые среды IIC, температурный класс Т6).

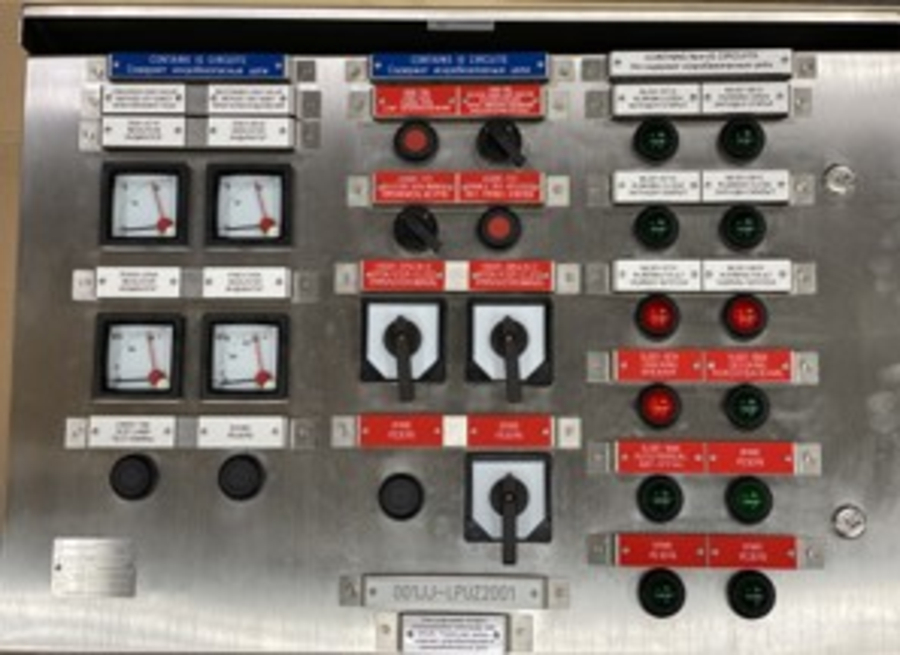

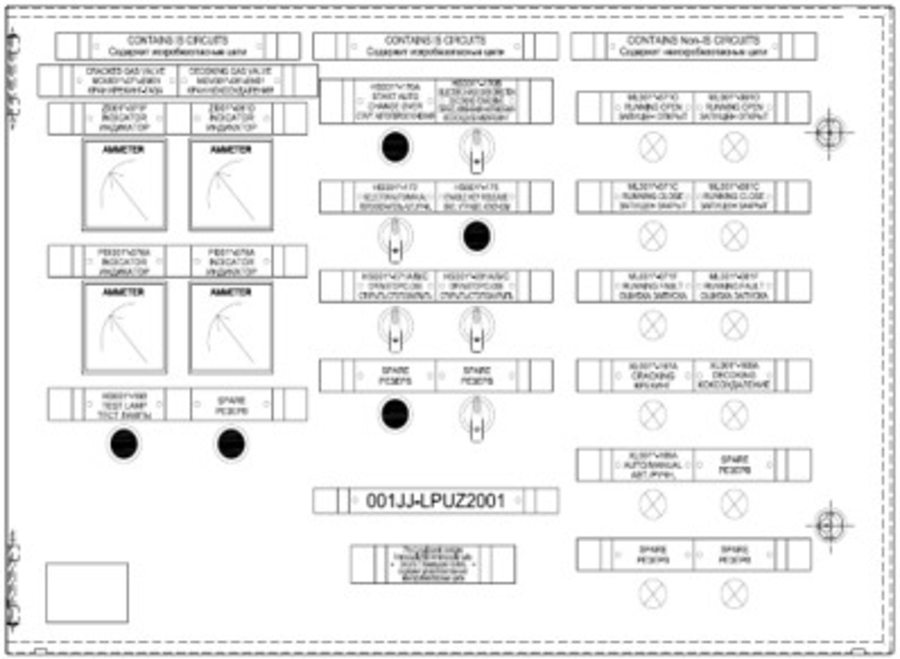

Панель управления оснащена кнопками, лампами индикации, аналоговыми индикаторами, амперметрами, позиционными переключателями и замком для удобного доступа к компонентам, установленным внутри. Также по запросу возможна установка специального козырька для защиты панели от снега и ветра.

Все применяемые компоненты сертифицированы и соответствуют требованиям Технического регламента Таможенного Союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и подходят для применения во взрывоопасных зонах класса 1 или 2 по ГОСТ IEC 60079-10-1-2011 и взрывоопасных зонах 21 и 22 по 60079-10-2-2011 согласно маркировке взрывозащиты оборудования ГОСТ IEC 60079-14-2011.



Технические характеристики:

  • Габариты: 762 х 508 х 205 мм
  • Маркировка взрывозащиты: 1Ex d e ib IIC T6 Gb X
  • Степень защиты: IP 66
  • Диапазон рабочих температур: от -47°C до +40°C
  • Максимальное напряжение: 24 В
  • Максимальный ток: 0,024 А
  • Номинальное сечение жил кабеля: 2,5 мм2
  • Содержит искробезопасные и не искробезопасные цепи



Комплектация:

  • Взрывозащищенный корпус из нержавеющей стали 316
  • LED лампа индикации: угол обзора 180°, рассчитана на напряжение 24 V DC и ток 1 А, 12 шт.
  • Кнопка без фиксации типа SPDT с позолоченными контактами, рассчитанными на напряжение 24 V DC и ток 1 А, 5 шт.
  • Амперметры, 4 шт.
  • Позиционные переключатели, 5 шт.
  • Съемная пластина для установки кабельных вводов (в нижней части панели)
  • Внутренняя проводка в каналах из ПВХ синего цвета для искробезопасных цепей и серого цвета для не искробезопасных цепей
